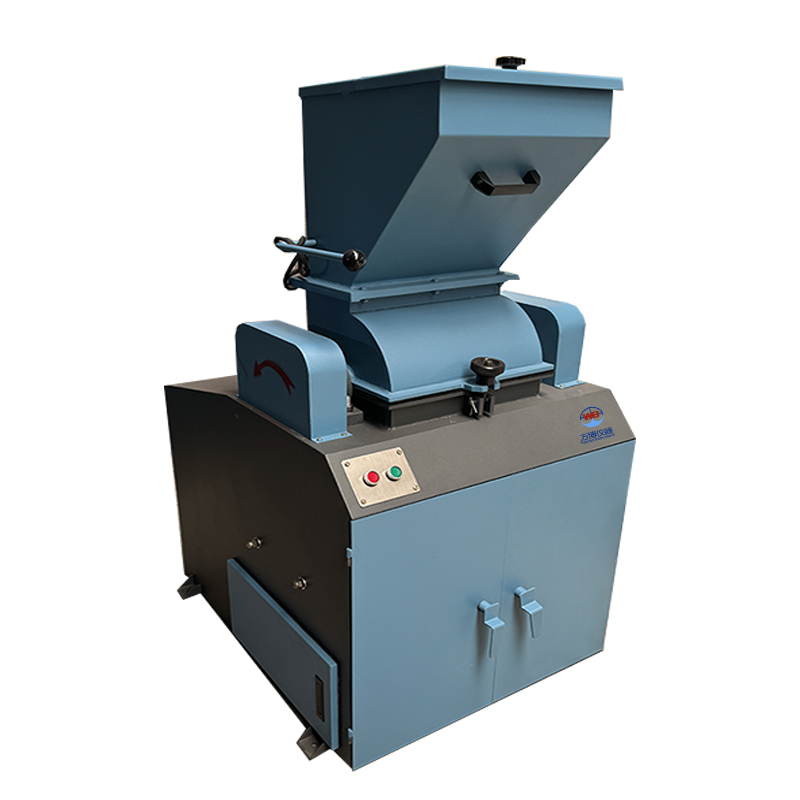

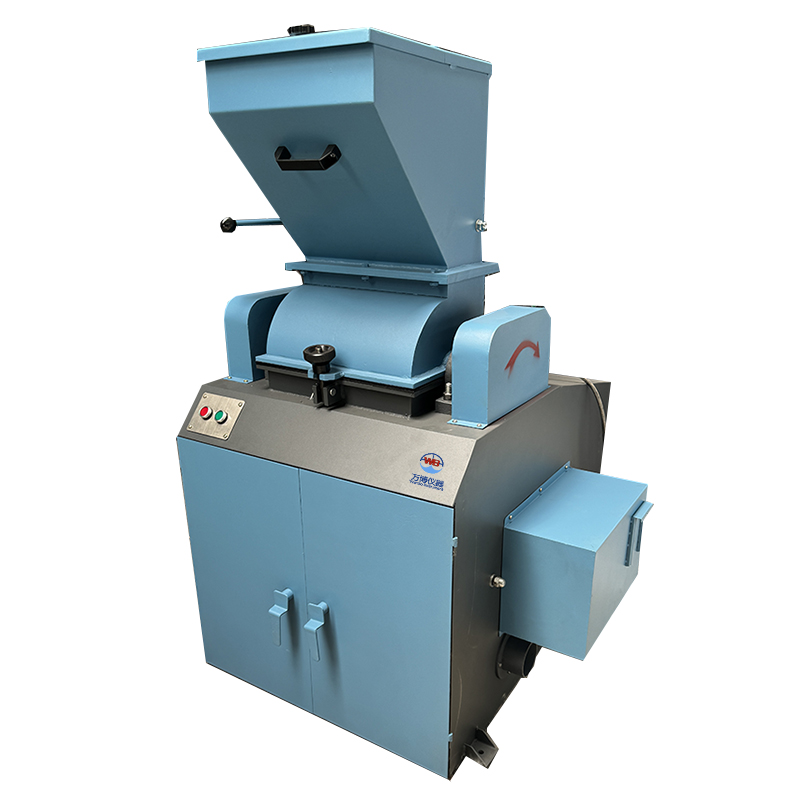

WB-CPSF 锤式破碎缩分机

概述

WB-CPSF系列锤式破碎缩分机，是依据GB474-1996《煤样的制备方法》和GB/T211-1996《煤中全水分的测定方法》及电力煤炭两行业共同起草的《商品煤质量检验方法》等国家标准的相关要求，研制开发的新型破碎缩分一体化设备。其主要特点：整体设计合理，结构紧凑，适应水分大；制样速度快，生产效率高，使用寿命长；操作、维护、清扫均十分方便。全系统密封、粉尘泄露少、性能稳定、噪音低，改善了制样工作的条件，是化验制样升级换代的理想设备。广泛用于煤炭、电力、冶金、化工、地质等行业煤或其他中等强度、硬度物料试样的制备。

工作原理

1.本机破碎系统采用冲击式破碎原理，当物料进入破碎机内，受到转子锤头的击打，将物料击碎；机器腔内的物料与内壁相互撞击，也加速了破碎速度。破碎后的物料通过筛篦孔进入缩分系统。

2.缩分系统由四分器及二分器组成，缩分器作水平方向往复运动即切割物料。缩分器的格槽朝两个方向出料，将切割的物料进一步分割，使一部分收取，一部分舍弃。这样连续不断，达到在物料的不同部位有规律地采取若干点，使所制取的试样能代表全部送入机器的物料。

结构概述特征

1.破碎缩分机由进料斗、破碎装置、缩分装置、缩分减速装置、电动机、电器控制系统、接料斗、机座等组成。操作方便省力，试样制备快捷。进料与出料装置与为全密封结构，破碎机启动前将物料加入进料斗内，加盖密封，接样器插入机体内，这样就形成了全密封系统。

2.主轴两端的皮带轮和飞轮，与转子体的中心线对称布置，当锤头一侧磨损超过极限时，可将锤头颠倒后安装继续使用。这样就延长了机器的使用寿命。

3.上、下机壳的闭合，掀开采用铰链联接，锁紧采用手轮旋紧。

4.四分器和二分器分别用两根固定在机座前端内侧的导杆支持，并可沿导杆滑动。

5.缩分器减速装置在机器右侧，由皮带轮、圆柱齿轮副组成。在大齿轮（偏心轮）的小轴上装有连杆，连杆的另一锻与四分器项联。连杆为可调整性，通过调整可使破碎机下料口与四分器的相对位置。

6.接通电源后，先检查主轴运动方向与箭头所指方向一致。

7.破碎粒度由筛网控制，用户如有特殊要求可在订货合同中注明筛板的具体孔径。

主要技术性能
